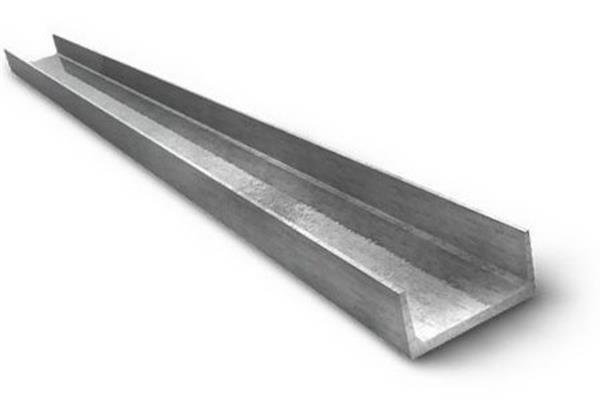

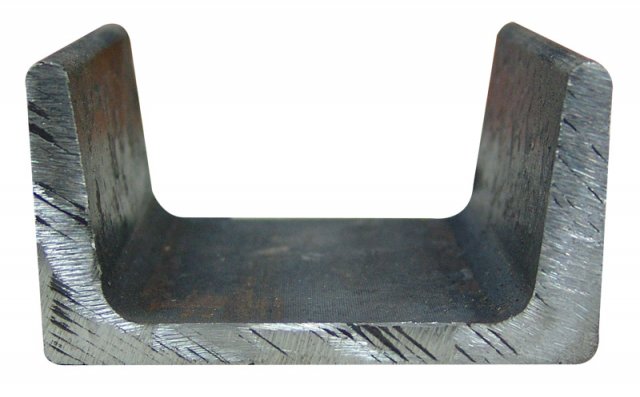

ناودانی پروفیلی است با مقطع فولادی که ازنورد بیلت هایی از جنس فولاد کربنی ساخته شده و شکل سطح مقطع آن از یک جان افقی و و دو بال عمودی به شکل حرف U انگلیسی تشکیل شده که در زوایه های داخلی مقطع انحنای گردی دارد. این پروفیل در گروه پروفیل های باز قرار می گیرد.از این پروفیل در مصارف صنعتی و ساختمانی بسیار استفاده می شود. ناودانی های ساخته شده 3حالت دارند: پرسی ، که به وسیله پرس شکل مورد نظر را به آن می دهند. فابریک ، از همان ابتدای فرآیند تولید ، از خط تولید خارج می گردد و به ناودانی های نورد گرم و نورد سرد تقسیم می شوند.
انواع ناودانی
ناودانی در ۲نوع مشبک و ساده تولید می شود که در ادامه با هر دو نوع اشنا می شویم.
ناودانی ساده: ناودانی صنعتی و ساختمانی که از ورق گرم ساخته می شود و ممکن است براساس نیاز به صورت گرم یا سرد گالوانیزه گردد.این ناودانی در سایزهای ۸،۱۰،۱۲،۱۴،۱۶ ساخته می شود. ارتفاع ناودانی از۳۰ میلی متر شروع می شود و تا۴۰۰ میلی متر ادامه دارد و متغییر است و اکثراً برای ساخت پل های باربر و موارد دیگر بکار برده می شود.
ناودانی مشبک: این ناودانی از ورق گرم گالوانیزه شده به صورت سرد یا گرم ساخته می شود ودر مصارف متفاوتی کاربرد دارند این نوع ناودانی درمصارفی همچون تولید قفسه های فولادی مستحکم ، ساختمان های سبک فولادی ، نصب سنگ بصورت خشک و... استفاده می شود.
کاربرد ناودانی
شکل ظاهری ناودانی ها موجب شده که برای پروژه های ساختمانی ساختار برتر محسوب شوند، و این محصول برای قاب و پایه های بکار برده شده در ماشین آلات ، اسکلت کامیون ، چارچوب ، ترمیم بناهای معماری ، تشکیلات دریایی ، ساختمان ، تجهیزات ساخت و ساز و غیره بسیار مناسب می باشد.
استانداردهای ناودانی
براساس کاربرد ناودانی به انواع ” C ” و ” U ” تقسیم بندی می شوند.به همین دلیل دو استاندارد ابعادی UPE و UPN وجود دارد. UPE برای ناودانی C با بالهای موازی بکار برده می شود وUPN برای ناودانیU با بالهای مخروطی بکار برده می شود. بعضی استاندارد ناودانی ها در کشورهای متفاوت به شرح زیر است:
UNP و UPE ناودانی اروپایی DIN-1026
استاندارد فرانسه NF A 45-255
استاندارد ناودانی مقاوم به خوردگی DIN EN ISO 12944-3
ناودانی(UNP) و کاربردهای آن
ناودانیUNP یا همان ناودانی اروپایی یکی از پروفیل های ناودانی در کشور است که در مقایسه با سایر ناودانی های موجود در بازار وزن سنگین تری دارد.به طور معمول از ناودانیUNP بیشتر در پروژه های بزرگ یا پروژه های صنعتی که به این نوع از ناودانیUNP یا ناودانی اروپایی نیاز دارند استفاده می شود ، به این خاطر که ناودانیUNP یا ناودانی اروپایی ازضخامت بیشتری برخوردار است بنابراین وزن بیشتری نیز دارد.
بازرگانی آهن مرکزی درفراهم نمودن ناودانیUNP یا ناودانی اروپایی یکی از بهترین متخصصین می باشد. ناودانی سنگینUNP براساس استاندارد اروپا_DIN1026 از سایز 40 الی 400 به صورت انبوه از کارخانه های کشور ترکیه به کشور وارد می گردد. بازرگانی آهن مرکزی در این اواخرهمین ناودانیUNP یا ناودانی اروپایی را از کشور چین نیز وارد می کند که براساس همین استاندارد است و در مقایسه با دیگر ناودانیUNP یا ناودانی اروپایی با نرخ مناسب تری ارائه می شود.
ناودانی (UNP) دارای کاربردهایی است که عبارتند از:
1 - به صورت تکی و یا جفت در باد بندها
2 - به شکل تکی و دوبل در تیر ها
3- به شکل جفت و به صورت قوطی در ستون ها
4 - به شکل جفت در ساخت خرپا
ناودانیها در مقاطع گوناگونی تولید می شوند که در ادامه آنها را معرفی می کنیم:
UNP 30×۱۵ , UNP 30 , UNP 40×۲۰, UNP 40 , UNP 50×۲۵ , UNP 50 , UNP 60
UNP 65 , UNP 80 , UNP 100 , UNP 120 , UNP 140 , UNP 160 , UNP 180
UNP 200 , UNP 220 , UNP 240 , UNP 260 , UNP 280 , UNP 300 , UNP 320
UNP 350 , UNP 380 , UNP 400
